DRAWING INVENTOR

DRAWING

Drawing digunakan untuk membuat job sheet/ lembar kerja. Gambar part maupun assembly bisa dipanggil ke dalam drawing untuk diberi keterangan yang dibutuhkan dalam membuat jobsheet. Drawing ini yang nantinya akan dicetak kedalam ukuran kertas standard internasional yang berisi informasi informasi gambar lengkap yang nantinya digunakan sebagai pegangan dalam menyelesaikan pekerjaan.

Cara membuat Drawing

 Buka program autodesk inventor , kemudian klik new, metric,  kemudian pilih drawing, klik iso.idw, kemudian klik create.

Gambar 1.

Tunggu beberapa saat, maka menu drawing akan muncul seperti pada gambar  berikut.

 Gambar 2. Tampilan Drawing

Perlu diperhatikan bahwa tampilan kertas yang muncul adalah masih standart/default. Maka kita nantinya harus merubah atau mengedit menjadi ukuran kertas sesuai kebutuhan.

Edit atau ubah ukuran kertas default sesuai dengan kebutuhan kita, dalam hal ini kita akan mengubah ukuran kertas menjadi ukuran A4.

Klik kanan sheet : 1 kemudian pilih /klik edit sheet.

  Gambar 3. Edit sheet

Muncul kotak dialog, ganti kolom name sheet dengan nama engsel, size A3 ganti menjadi A4, klik ok.

 Gambar 4. Edit sheet



Setelah itu kita bisa mengganti garis tepi ( border ) sesuai dengan ketentuan.

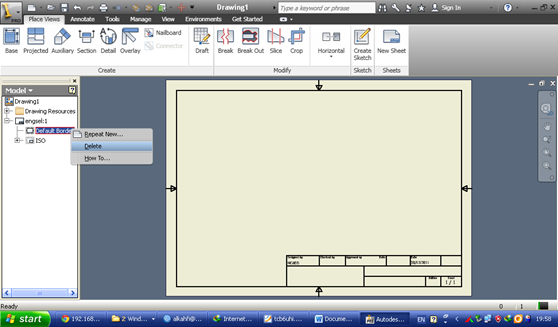

Klik kanan Default Border, klik delete, maka Default Border / garis tepi akan hilang.

Mengganti garis tepi / default border Klik tanda + drawing recources, klik border, klik kanan default Border, klik insert drawing border, Option insert drawing border Pada sheet margin, masukkan batas ukuran sesuai dengan standart kertas A4, hilangkan centang pada center mark, kemudian klik ok. Maka kertas gambar sudah siap untuk dikerjakan. . Sementara untuk etiket gambar kita biarkan saja apa adanya.

Baca Juga

Latihan Membuat Gambar MS BRACKET

Membuat Gambar CS Bracket

Membuat Brass Step


Brass Step 2

Materi Pemesinan

FILE DRAWING AUTODESK INVENTOR

DRAWING

Drawing digunakan untuk membuat job sheet/ lembar kerja. Gambar part maupun assembly bisa dipanggil ke dalam drawing untuk diberi keterangan yang dibutuhkan dalam membuat jobsheet. Drawing ini yang nantinya akan dicetak kedalam ukuran kertas standard internasional yang berisi informasi informasi gambar lengkap yang nantinya digunakan sebagai pegangan dalam menyelesaikan pekerjaan.

Cara membuat Drawing

Buka Inventor, pada inventor 2013, klik new, metrik, pilih sub menu Drawing, klik iso.idw. klik   create


Tunggu beberapa saat, maka menu drawing akan muncul seperti pada gambar halaman 2 berikut.

 Gambar 2. Tampilan Drawing

Perlu diperhatikan bahwa tampilan kertas yang muncul adalah masih standart/default.  Maka kita nantinya harus merubah atau mengedit menjadi ukuran kertas sesuai kebutuhan.

Edit atau ubah ukuran kertas default sesuai dengan kebutuhan kita, dalam hal ini kita akan mengubah ukuran kertas menjadi ukuran A4.  Klik Tanda + pada Sheet 1:, kemudian Klik kanan sheet : 1 kemudian pilih /klik edit sheet.

Gambar 3. Mengubah ukuran kertas

Muncul kotak dialog, ganti kolom name sheet dengan nama engsel, size A3 ganti menjadi A4, klik ok. Setelah itu kita bisa mengganti garis tepi ( border ) sesuai dengan ketentuan.

 Gambar4. Edit Kertas ke A4

Klik kanan Default Border, klik delete, maka Default Border / garis tepi akan hilang.

 Gambar 4. Hapus Default Border

Klik tanda + drawing recources, klik border, klik kanan default Border, Klik insert drawing border.

 Gambar 5. Insert drawing border

Pada sheet margin, masukkan batas ukuran sesuai dengan standart kertas A4, hilangkan centang pada center mark, kemudian klik ok. Maka kertas gambar sudah siap untuk dikerjakan. Selanjutnya kita bisa panggil gambar part atau assembly Ke dalam drawing. Sementara untuk etiket gambar kita biarkan saja apa adanya.

atau bisa juga download file PDF sesuai tutor ( drawing 2012) di sini
